雙盤研磨拋光機產品介紹

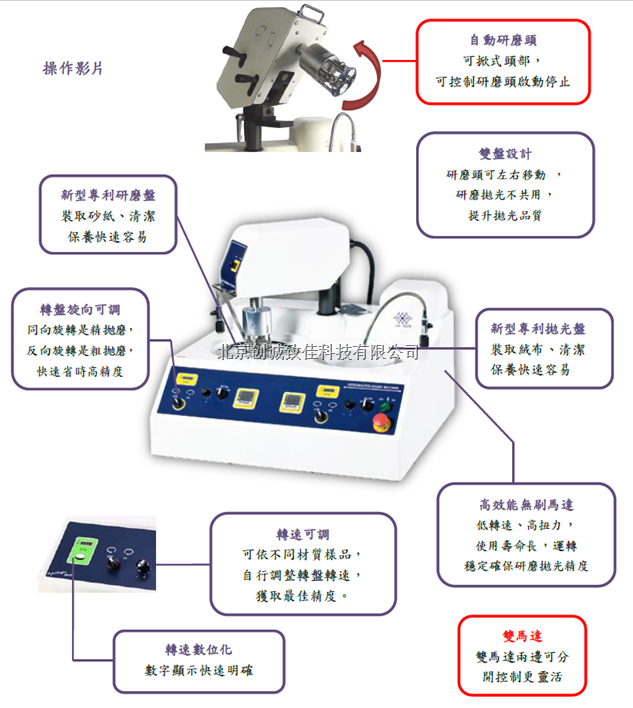

雙盤研磨拋光機FRSD產品優勢
1.自動研磨頭：可掀式頭部，可控制研磨頭啟動停止。
2.雙盤設計：研磨頭可左右移動，研磨拋光不共用，提升拋光品質。
3.新型專利拋光盤：裝取絨布，清潔，保養快速容易。
4.新型專利研磨盤：裝取砂紙，清潔保養快速容易。
5.轉盤旋向可調：同向旋轉是精拋磨，反向旋轉是粗拋磨，快速省時高精度。
6.轉速可調：可依不同材質樣品，自行調整轉盤轉速，獲取最佳精度。
7.轉速數位化數字顯示快速明確。
8.高效能無刷馬達：低轉速，高扭力，使用壽命長，運轉穩定確保研磨拋光精度。
9.雙馬達：雙馬達兩邊可分開控制更靈活。
10.遮水蓋：外型美觀質量輕，方便拿取。
11.快速插座：總電源開關，內建保險絲裝置，快速插拔插座
雙盤研磨拋光機技術參數
雙盤研磨拋光機FRSD參數
機型 | FRSD-A、FRSD-B | ||||
盤面尺寸 | ?203.2mm(8") | ?254mm(10") | ?304.8mm(12") | ||
盤面數量 | 2 | ||||
研磨數量/尺寸 | A3/B3個，?25/?32/?40mm | ||||
A5/B5：5 個，?25/?32mm | |||||
研磨方式 | 自動 | ||||
空轉噪音值 | 49~54dB | 52~56dB | 54~59dB | ||
盤面馬力 | 250Wx2 | 370Wx2 | |||
盤面轉速 | 50~600rpm (特殊轉速可訂制) | ||||
研磨頭馬力 | 25W | ||||
研磨頭轉速 | 60rpm | ||||
冷卻裝置 | 2 支 | ||||
時間設定 | 最大 99 分 59 秒 | ||||
機臺型式 | 桌上型 | ||||
機臺重量 | 113Kg | 118Kg | 158Kg | ||
機臺尺寸 (寬x 長 x 高) | 75x69x66cm | 85x75x66cm | |||
入水管尺寸 | 10mm 低壓水管(內徑 ?10mm－外徑 ?15mm) | ||||
出水管尺寸 | 32mm 低壓水管(內徑 ?32mm－外徑 ?36mm) | ||||
電源 | 交流 110/220V 單向雙線 | ||||
標準配件 | 研磨盤 1 個 | O 型環 1 個 | |||
拋光盤 1 個 | 防濺蓋2 個 | ||||
水砂紙 8 片 | 拋光絨布 2 片 | ||||
氧化鋁粉 100g | 500g 滴瓶 1 瓶 | ||||
機型 | FRSD-C | ||||
盤面尺寸 | ?203.2mm(8") | ?254mm(10") | ?304.8mm(12") | ||
盤面數量 | 2 | ||||
研磨數量/尺寸 | C3：3 個，?15~?32mm | ||||
C4：4 個，?20~?40mm | |||||
研磨方式 | 自動 | ||||
空轉噪音值 | 49~54dB | 52~56dB | 54~59dB | ||
盤面馬力 | 250Wx2 | 370Wx2 | |||
盤面轉速 | 50~600rpm(特殊轉速可訂制) | ||||
研磨頭馬力 | 25W | ||||
研磨頭轉速 | 60rpm | ||||
冷卻裝置 | 2 支 | ||||
時間設定 | 最大 99 分 59 秒 | ||||
機臺型式 | 桌上型 | ||||
機臺重量 | 113Kg | 118Kg | 158Kg | ||
機臺尺寸 (寬 x 長 x 高) | 75x69x66cm | 85x75x66cm | |||
入水管尺寸 | 10mm 低壓水管(內徑 ?10mm－外徑 ?15mm) | ||||
出水管尺寸 | 32mm 低壓水管(內徑 ?32mm－外徑 ?36mm) | ||||
電源 | 交流 110/220V 單向雙線 | ||||
標準配件 | 研磨盤 1 個 | O 型環 1 個 | |||
拋光盤 1 個 | 防濺蓋 2 個 | ||||
水砂紙 8 片 | 拋光絨布 2 片 | ||||
氧化鋁粉 100g | 自動滴瓶機構 1 個 | ||||
雙盤研磨拋光機標準配置
雙盤研磨拋光機可選配件
（A/B 系列-標準）
盤面尺寸 | 研磨頭(H) | 樣品尺寸(標準-S) mm | 整平塊 | ||
?203.2mm ?254mm ?304.8mm | A3/B3 | ?25(25.4) | ?32(31.75) | ?40 |
- |
A5/B5 | ?25(25.4) | ?32(31.75) | - | ||
（選購/加購）
NO. | 圖號 | 樣品 (S) mm | 外徑 (D) mm | 圖號 | 樣品(S) mm E x F | 外徑(D) |
A3 B3 | P20C0121 | 30 | ?92 | P20C012108 | 18 | ?92 |
P20C012101 | 32 | ?92 | P20C012109 | 25.4 | ?92 | |
P20C012102 | 40 | ?105 | P20C012111 | 35 | ?96 | |
P20C012103 | 20 | ?92 | P20C012113 | 10 | ?92 | |
P20C012104 | 25 | ?92 | P20C012114 | 24 | ?92 | |
P20C012105 | 38 | ?105 | P20C012115 | 31.75 | ?92 | |
P20C012106 | 23 | ?92 | P20C012116 | 38.1 | ?105 | |
A5 B5 | P20C012107 | 26 | ?92 | P20C012112 | 50x15 | ?92 |
P20C0201 | 32 | ?106 | P20C020103 | 25 | ?106 | |
P20C020101 | 30 | ?106 | P20C020104 | 28 | ?106 |
【A/B 支承盤特殊規格】
（A3/B3系列-特殊）
圖號 | 規格(S) mm | 外徑(D) | PCD(C) | 備注 |
P20C012110 | 3 孔-60 | ?155 | ?80 | |
P20C012110-1 | 3 孔-5 | ?140 | ?80 | |
P20C012110-2 | 3 孔-45 | ?135 | ?80 |
（A5/B5系列-特殊）
圖號 | 規格(S) mm | 外徑(D) | PCD(C) | 備注 |
P20C020105 | 5 孔-40 | ?122 | ?74 |
備注：1.特殊支承盤與標準支承盤，研磨頭無共用。
2.首次購買特殊支承盤需加購研磨頭組合。
【彈簧夾選購】
圖號 | 夾持范圍 | 數量 |
HU02034A | ?30 - ?32 | 1組 |
HU02034A-1 | ?38 - ?40 | 1組 |
HU02034A-2 | ?25 - ?26 | 1組 |
【C支承盤加購/選購配件】
（C系列-標準）
盤面尺寸 | 研磨頭(H) | 樣品尺寸(標準-S) mm | 整平塊 | |
?203.2mm ?254mm ?304.8mm | C3 | ?25 or ?25.4 | ?32 or ?31.75 | 標配 |
C4mm3 | ?25 or ?25.4 | ?32 or ?31.75 | ||
圖號 | 樣品數量 | 樣品（S）mm (E*F)mm3 | 外徑 （D）mm | 適用盤面（mm） |
FA000101 | 3 | ?15 ~ ?32 | ?118 | ?200/?250/?300 |
FA000101-1 | - | - | ?118 | ?250/?300 |
FA000201 | 3 | ?15 ~ ?50 | ?154 | ?250/?300 |
FA000301 | 3 | ?15 ~ ?45 | ?144 | ?250/?300 |
FA000401 | 3 | ?5 ~ ?40 | ?134 | ?250/?300 |
FA000501 | 3 | 30x30 | ?118 | ?200/?250/?300 |
FA010202 | 4 | ?15 ~ ?40 | ?134 | ?250/?300 |
FA010202-1 | 4 | ?15 ~ ?41 | ?134 | ?250/?300 |
FA010203 | 3 | 2- ?32 & 1- ?32 | ?125 | ?200/?250/?300 |
FA010205 | 4 | ?15 ~ ?50 | ?154 | ?250/?300 |
FA020101 | 6 | ?15 ~ ?32 | ?148 | ?250/?300 |
FA030101 | 2 | 31x51 | ?125 | ?200/?250/?300 |
FA040201 | 5 | ?15 ~ ?40 | ?150 | ?250/?300 |
FA0501 | 1 | ?42.7 | ?70 | ?200/?250/?300 |
FA0502 | 1 | 43x3.5 | ?58 | ?200/?250/?300 |
【整平塊加購/選購配件】
圖號 | D1 x H(mm) | 適用支撐盤外徑(D) | 備注 |
FA000111 | ?119x7.9 | ?118 | |
FA000202 | ?155x7.9 | ?154 | |
FA000302 | ?145x7.9 | ?144 | |
FA010201 | ?135x7.9 | ?134 | |
FA010204 | ?126x7.9 | ?125 | |
FA020102 | ?149x7.9 | ?148 | |
FA030102 | ?127x7.9 | ?125 | |
FA040202 | ?150x7.9 | ?150 |
【耗材】
項次 | 項目 | 規格 | 說明 | |
研磨 | 白金鉆石盤 (PLATINUM) | 1號、2號 3號、4號 | 低硬度到高硬度的鐵系金屬， 以及銅金屬等粗磨及細磨。 | |
水砂紙（無背膠） | #60~#2000 | 一般型美規型（耐用度佳，研磨深度穩定）。 | ||
水砂紙（背膠） | #180~#2000 | 一般型 美規型(耐用度佳，研磨深度穩定)。 | ||
鉆石 | 單晶鉆石懸浮液 | 1μm、3μm、6μm、9μm、15μm | 鉆石粒子進行拋光可以得到最佳速度及最好的平面。 | |
Bio Diamante 單晶鉆石懸浮液 | 1μm、3μm 6μm、9μm | 較高黏性的攜帶液，消耗量較少， 適合低使用量的客戶使用。 | ||
多晶鉆石懸浮液 | 0.5μm、1μm、3μm、 6μm、9μm、15μm | 鉆石粒子進行拋光可以得到 最佳速度及最好的平面。 | ||
拋光 | ||||
Bio Diamante 多晶鉆石懸浮液 | 1μm、3μm 6μm、9μm | 較高粘性的攜帶液，消耗量較少， 適合低使用量的客戶使用。 | ||
鉆石高 | 1μm、3μm、6μm、9μm | 鉆石懸浮液前使用，較高的鉆石濃度與懸浮比提供較佳的磨削率 | ||
氧化物 | 氧化鋁粉 | 0.05μm、0.3μm、1μm、3μm、5μm | 對于軟質及具有延展性者，有的良好拋光品質如印刷電路板，塑膠材料。 | |
拋光 | 最終拋光液 | 0.05μm、膠質溶液 | 膠質溶液不會刮傷樣品，并提供令人滿意的拋光效果。 | |
拋光 | 拋光布 | 粗拋光 、細拋光 | 具有良好的柔軟度及彈性，能有效的 避免樣品刮傷，表面的絨毛可以大量儲存拋光液，提高拋光效率。 | |
備注：耗材詳細資料，請參考 | ||||
